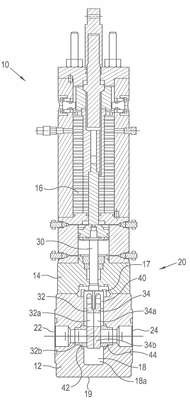

Patente de Invenção CONJUNTO DE VÁLVULA DE GAVETA DE PLACA de LB BENTLEY LIMITED — IPC F16K 3/02. Figura publicada pelo INPI na Revista da Propriedade Industrial.
CONJUNTO DE VÁLVULA DE GAVETA DE PLACA. Um conjunto de válvula de gaveta de placa compreende um alojamento (12) com uma entrada (22), uma saída (24) e uma passagem de fluido controlada entre a entrada (22) e a saída (24), pelo menos uma sede de válvula (42, 44) disposta no alojamento (12), um eixo porta-gaveta (30) e um arranjo de chapa de gaveta de placa (32, 34) para engate deslizável com a pelo menos uma sede de válvula (42, 44) e para ser operado através do eixo porta-gaveta (30) entre uma condição aberta e uma condição fechada, em que uma ou mais chapas (32, 34) do arranjo de chapa de gaveta (32, 34) são montadas em uma extremidade de chapa (33d) no eixo porta-gaveta (30), de modo a permitir a articulação da chapa de gaveta em relação ao eixo porta-gaveta (30), e compreende uma extremidade livre (33c) não montada no eixo porta-gaveta (30). Ao permitir a articulação da chapa de maneira controlada, o conjunto evita a necessidade de uma gaiola, resultando em um número reduzido de componentes e menor necessidade de espaço.
