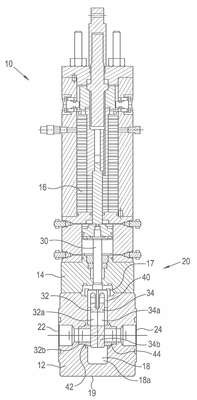

Patente de Invenção CONJUNTO DE VÁLVULA DE GAVETA DE PLACA de LB BENTLEY LIMITED — IPC F16K 3/02. Figura publicada pelo INPI na Revista da Propriedade Industrial.
CONJUNTO DE VÁLVULA DE GAVETA DE PLACA. Um conjunto de válvula de gaveta de placa compreende um alojamento (12) com uma entrada (22), uma saída (24) e uma passagem de fluido controlada entre a entrada (22) e a saída (24), pelo menos uma sede de válvula (42, 44) disposta em uma cavidade de sede (70) do alojamento (12), um eixo porta-gaveta (30) e um arranjo de chapa de gaveta de placa (32, 34) para engate deslizável com a pelo menos uma sede de válvula (42, 44) e para ser operado através do eixo porta-gaveta (30) entre uma condição aberta e uma condição fechada, em que pelo menos uma sede de válvula (42, 44) está disposta de maneira rosqueada na sua cavidade de sede (70). O engate rosqueado permite que uma pré-carga de torque seja aplicada dentro de um alto grau de precisão.
