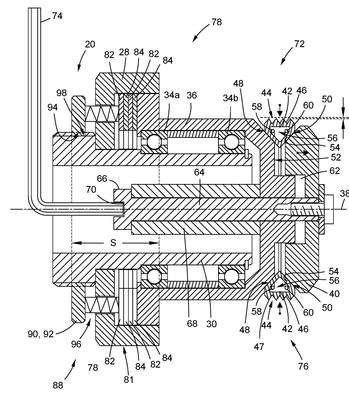

Patente de Invenção DISPOSITIVO DE FIXAÇÃO PARA SUPORTAR UMA BOBINA TENDO UM NÚCLEO TUBULAR de BOBST MEX SA — IPC B65H 16/06. Figura publicada pelo INPI na Revista da Propriedade Industrial.
DISPOSITIVO DE FIXAÇÃO PARA SUPORTAR UMA BOBINA TENDO UM NÚCLEO TUBULAR. Um dispositivo de fixação (18) para suportar uma bobina tendo um núcleo tubular é descrito. O dispositivo de fixação (18) compreende um corpo de base (20) com uma interface de montagem (22) para fixar o corpo de base (20) em uma estrutura de máquina. Adicionalmente, ele tem um corpo transportador (36) configurado para ser colocado dentro do núcleo tubular da bobina. O corpo transportador (36) é suportado rotativamente sobre o corpo de base (20) de tal maneira que o corpo transportador (36) pode girar em relação ao corpo de base (20) em volta de um eixo geométrico (38) de rotação. Além disso, uma pluralidade de elementos de fixação (42) é acoplada com um mecanismo de acionamento (76) de tal maneira que os elementos de fixação (42) seletivamente podem se projetar de uma circunferência externa do corpo transportador (36) e seletivamente podem ser retraídos para ficarem pelo menos nivelados com a circunferência externa do corpo transportador (36). Além disso, um mecanismo de freio é arranjado entre o corpo de base (20) e o corpo transportador (36) para seletivamente desacelerar ou bloquear a rotação do corpo transportador (36) em relação ao corpo de base (20).
