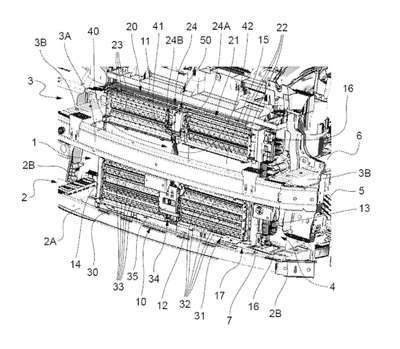

Patente de Invenção DISPOSITIVO DE REGULAGEM CONTROLADA DO FLUXO DE AR DE ENTRADA DE UM VEÍCULO OTIMIZADO PARA CHOQUE DE REPARABILIDADE de STELLANTIS AUTO SAS — IPC B60K 11/04. Figura publicada pelo INPI na Revista da Propriedade Industrial.
DISPOSITIVO DE REGULAGEM CONTROLADA DO FLUXO DE AR DE ENTRADA DE UM VEÍCULO OTIMIZADO PARA CHOQUE DE REPARABILIDADE. A invenção refere-se a um dispositivo de regulagem controlada do fluxo de ar de resfriamento de entrada (1) destinado a ser inserido longitudinalmente entre, por um lado, as vigas (2A, 3A) dos reforços inferior (2) e superior (3) do para-choque e, por outro lado, o módulo de resfriamento (4) de um veículo, o dispositivo compreendendo uma estrutura periférica retangular (10) delimitada por duas travessas superior (11) e inferior (12) e dois postes laterais (13, 14), bem como pelo menos um módulo de regulagem (30) suportado pela referida estrutura periférica e destinado a ser disposto verticalmente entre as vigas, o referido módulo compreendendo pelo menos uma pluralidade de abas (22, 23) montadas de modo pivotante entre as posições de abertura e de fechamento, bem como meios de controle (34) para controlar o movimento das abas, pelo menos um (17) dos cantos inferiores da estrutura sendo chanfrado a longo de um plano inclinado que forma um ângulo de inclinação com a face inferior da travessa inferior.
