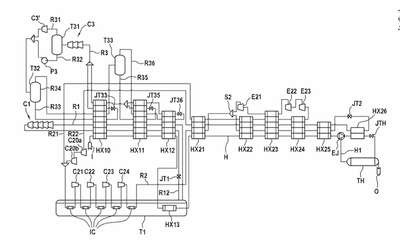

Patente de Invenção MÉTODO E INSTALAÇÃO DE LIQUEFAÇÃO DO HIDROGÊNIO de ENGIE — IPC F25J 1/00. Figura publicada pelo INPI na Revista da Propriedade Industrial.
MÉTODO E INSTALAÇÃO DE LIQUEFAÇÃO DO HIDROGÊNIO. Método de liquefação do hidrogênio compreendendo pelo menos uma etapa de pré-resfriamento, na qual uma vazão de alimentação em hidrogênio é resfriada por um primeiro refrigerante, uma etapa de resfriamento, em que a vazão de alimentação em hidrogênio é resfriada por um segundo refrigerante, e uma etapa de expansão da vazão de alimentação em hidrogênio. Cada um do primeiro e do segundo refrigerantes é sucessivamente submetido a pelo menos uma compressão e a pelo menos uma expansão a fim de o resfriar, e uma fase líquida do primeiro refrigerante resfria o segundo refrigerante entre pelo menos três estágios da dita compressão para que o segundo refrigerante não ultrapasse uma temperatura de 150 K, preferivelmente 113 K, no momento da dita compressão do segundo refrigerante. Uma instalação para a implementação desse método compreende um primeiro circuito de refrigerante (R1) contendo um primeiro refrigerante e um segundo circuito de refrigerante (R2) contendo um segundo refrigerante e compreendendo um ou mais compressores (C21, C22, C23) e um dispositivo de resfriamento arranjados em conjunto, e uma ou mais válvulas de expansão (JT2, E21, E22, E23). O dispositivo de resfriamento é configurado para resfriar o segundo refrigerante no segundo circuito de refrigerante (R2) com uma fase líquida do primeiro refrigerante no primeiro circuito de refrigerante (R1).
