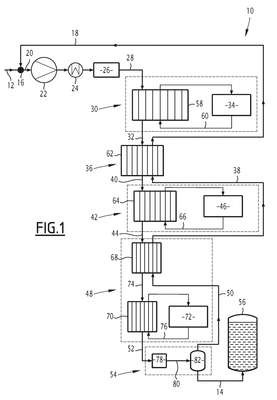

Patente de Invenção MÉTODO PARA LIQUEFAZER UM GÁS DE ALIMENTAÇÃO E INSTALAÇÃO de ENGIE — IPC F25J 1/00. Figura publicada pelo INPI na Revista da Propriedade Industrial.
Pedido arquivado: o exame técnico não foi requerido nos 36 meses seguintes ao depósito de 22/03/2023, prazo do art. 33 da LPI. A tecnologia está em domínio público no Brasil.
MÉTODO PARA LIQUEFAZER UM GÁS DE ALIMENTAÇÃO E INSTALAÇÃO. A invenção se refere a um método para liquefazer um gás de alimentação (12) que compreende pelo menos 40 % em volume de metano compreendendo as seguintes etapas: - misturar o gás de alimentação (12) com um primeiro fluxo de gás reciclado (18) para obter um gás a ser tratado (20), e comprimir o gás a ser tratado (20) a uma pressão de tratamento compreendida entre 1900 e 7000 kPa; - purificação do gás a ser tratado (20) para obter um gás purificado (28); - primeiro pré-resfriamento do gás purificado (28) para obter um primeiro gás pré-resfriado (32) que tem uma temperatura menor que ou igual a -15 °C e maior que ou igual a -40 °C; - segundo pré-resfriamento do primeiro gás pré-resfriado (32) por troca de calor com pelo menos um segundo fluxo de gás reciclado (38), a fim de obter um segundo gás pré-resfriado (40) e o primeiro fluxo de gás reciclado (18); - liquefação do segundo gás pré-resfriado (40) para obter um fluxo de líquido, (44) por troca de calor apenas com um ciclo de refrigeração por liquefação (46; 146); - sub-resfriamento do fluxo de líquido (44) por troca de calor com pelo menos um terço do fluxo de gás reciclado (50) para obter um fluxo de líquido sub-resfriado (52) e o segundo fluxo de gás reciclado (38), estando o fluxo de líquido sub-resfriado (52) a uma temperatura de sub-resfriamento; e - expansão do fluxo de líquido sub-resfriado (52) para obter um gás liquefeito (14) e o terceiro fluxo de gás reciclado (50), sendo que a dita expansão e a temperatura de sub-resfriamento são tais que o terceiro fluxo de gás reciclado (50) representa uma fração molar, em relação ao fluxo de líquido sub-resfriado (52), menor que 35 %.
