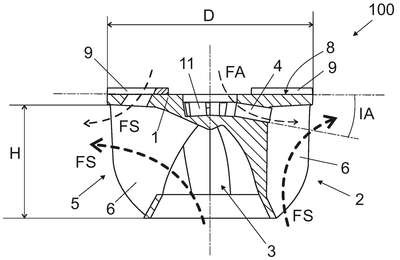

Patente de Invenção ROTOR DE ARRANJO DE DISPERSÃO DE GÁS de METSO FINLAND OY — IPC B01F 23/233. Figura publicada pelo INPI na Revista da Propriedade Industrial.
ROTOR DE ARRANJO DE DISPERSÃO DE GÁS. O documento refere-se a um rotor (100) de um arranjo de dispersão de gás, compreendendo um disco de cobertura (1), ranhuras de ar (2) dispostas para se projetarem para longe do disco de cobertura (1), as ranhuras de ar (2) definindo um espaço interno (3) no interior do rotor, um canal de ar (4) conectado à ranhura de ar (2) para fornecer o ar a ser dispensado na lama, e ranhuras para lama (5) dispostas entre e de forma alternada com as ranhuras de ar (2) ao redor do espaço interno (3). As ranhuras para lama (5) estão em comunicação fluida com o espaço interno (3) e lâminas que se estendem radialmente (6) dispostas para separar a ranhura de ar (2) das ranhuras para lama adjacentes (5). O disco de cobertura (1) compreende, pelo menos, um furo passante (7) estendendo-se da superfície superior (8) do disco de cobertura para pelo menos uma das ranhuras para lama (5).
Histórico de despachos
Publicações na Revista da Propriedade Industrial (RPI).
