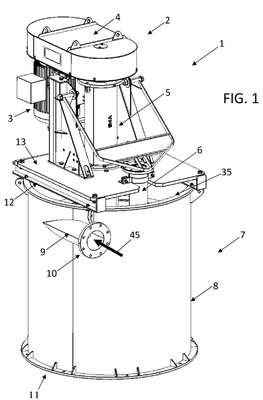

Patente de Invenção BOMBA DE TANQUE QUE TEM ENTRADA DE ALIMENTAÇÃO TANGENCIAL E PRATELEIRA DE ALIMENTAÇÃO DE GEOMETRIA VARIÁVEL de FLSMIDTH A/S — IPC B01D 21/24. Figura publicada pelo INPI na Revista da Propriedade Industrial.
BOMBA DE TANQUE QUE TEM ENTRADA DE ALIMENTAÇÃO TANGENCIAL E PRATELEIRA DE ALIMENTAÇÃO DE GEOMETRIA VARIÁVEL. Uma prateleira de alimentação de geometria variável (23) é configurada para ser instalada dentro de uma bomba de tanque (1) e fornece superfícies de limite de fluido estacionárias rígidas internas suplementares dentro de um conjunto de tanque cilíndrico (7) da bomba de tanque (1). A prateleira de alimentação de geometria variável (23) promove distribuição uniforme do fluxo de alimentação em torno de todo o volume do tanque, favorecendo o tempo de retenção e reduzindo o desvio e as velocidades verticais de pico locais de um caminho de fluxo de alimentação do tanque (45) na direção vertical (Z1) dentro do conjunto do tanque (7). Em virtude do seu projeto, a prateleira de alimentação de geometria variável (23) reduz zonas de estagnação, entrada de ar e turbulência dentro do conjunto de tanque (7), melhorando assim a eficiência de bombeamento de uma bomba centrífuga (20) que opera dentro do conjunto de tanque (7).
