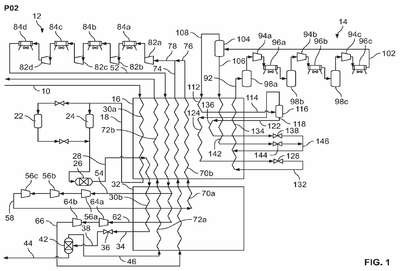

Patente de Invenção SISTEMA PARA LIQUEFAZER UM FLUXO DE ALIMENTAÇÃO DE GÁS HIDROGÊNIO de CHART ENERGY & CHEMICALS, INC. — IPC F25J 1/00. Figura publicada pelo INPI na Revista da Propriedade Industrial.
Patente concedida em 22/09/2026 e em vigor até 08/06/2042. Até lá, ninguém pode fabricar, usar ou vender a invenção no Brasil sem autorização do titular.
SISTEMA E MÉTODO DE LIQUEFAÇÃO DE HIDROGÊNIO. A presente invenção refere-se a um sistema e método para liquefazer um fluxo de alimentação de gás hidrogênio que utiliza um refrigerante de pré-resfriamento para pré-resfriar o fluxo de alimentação, onde o refrigerante de pré-resfriamento é comprimido, resfriado e então separado para prover um vapor de refrigerante misturado de alta pressão e fluxos líquidos. O fluxo de vapor de alta pressão é resfriado e direcionado para um separador de vapor frio onde os fluxos de líquido e vapor de separador frio são formados. O fluxo de vapor de separador frio é resfriado e expandido para prover um fluxo de refrigeração de pré-resfriado em um sistema de trocador de calor. Os fluxos de líquido refrigerante de pré-resfriamento de alta pressão e de líquido de separador frio são resfriados e expandidos e direcionados para o fluxo de refrigeração de pré-resfriamento. Um fluxo de refrigerante primário de alta pressão, após compressão e resfriamento, é adicionalmente resfriado no sistema de trocador de calor e então expandido utilizando expansores quentes e frios, com os fluxos de refrigerante primários expandidos resultantes utilizados para liquefazer o fluxo de alimentação de hidrogênio pré-resfriado através de troca de calor no sistema de trocador de calor.
Histórico de despachos
Publicações na Revista da Propriedade Industrial (RPI).
Concessão da patente
#16.1
Prazo de Validade: 20 (vinte) anos contados a partir de 08/06/2022, observadas as condições legais
