Patente de Invenção TURBINA DE EXPANSÃO CRIOGÊNICA COM MANCAIS MAGNÉTICOS de CHART ENERGY & CHEMICALS, INC. — IPC F01D 15/10. Figura publicada pelo INPI na Revista da Propriedade Industrial.

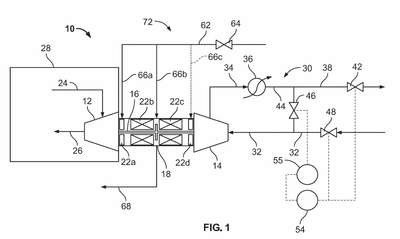

TURBINA DE EXPANSÃO CRIOGÊNICA COM MANCAIS MAGNÉTICOS. A presente invenção refere-se a um sistema de turbina de expansão criogênica (10) que inclui um turbo-expansor (12) configurado para receber e expandir uma corrente de alimentação de gás criogênico. Um eixo rotativo (13) conecta operativamente o turbo-expansor e o dispositivo de resistência, como um compressor (14) ou freio. Um alojamento de mancal (18) tem uma porta de entrada de fluido de resfriamento de mancal e uma porta de saída de fluido de resfriamento de mancal. Mancais eletromagnéticos (22) são posicionados dentro do alojamento de mancal e suportam rotativamente o eixo rotativo. Um circuito de resfriamento de mancal (72) direciona uma corrente de fluido de resfriamento de mancal (62) para o alojamento de mancal através da porta de entrada de fluido de resfriamento de mancal para que os mancais eletromagnéticos sejam resfriados e o fluido de resfriamento de mancal aquecido (68) resultante saia do alojamento de mancal através da porta de saída de fluido de resfriamento.
