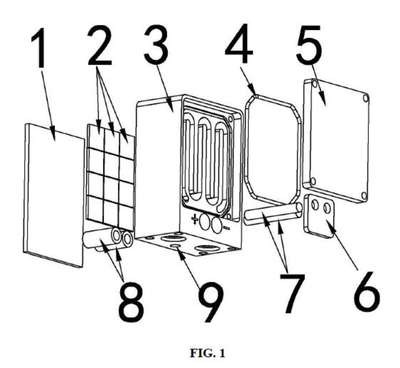

Patente de Invenção MÓDULO DE FONTE DE LUZ DE LED DE ALTA POTÊNCIA COM DISSIPAÇÃO DE CALOR OTIMIZADA de SHENZHEN LEAFLIFE TECHNOLOGY CO., LTD. — IPC A61N 5/06. Figura publicada pelo INPI na Revista da Propriedade Industrial.
MÓDULO DE FONTE DE LUZ DE LED DE ALTA POTÊNCIA COM DISSIPAÇÃO DE CALOR OTIMIZADA. É revelado um módulo de fonte de luz de diodo emissor de luz (LED) de alta potência com dissipação de calor otimizada. O módulo de fonte de luz LED de alta potência compreende uma base, uma placa traseira, um quadro de chip de LED e uma janela de vidro. A base é uma portadora de todo o módulo de fonte de luz. Um canal de água para introduzir água de resfriamento é formado na superfície posterior da base. O canal de água e a placa traseira são prensados e vedados por meio de um anel de vedação. Uma pluralidade de chips de LED conectados em série forma a placa de chip de LED a ser instalada na superfície frontal da base. Finalmente, a superfície frontal de toda a base é vedada com a janela de vidro. De acordo com o módulo de fonte de luz LED de alta potência com dissipação de calor otimizada, o chip de LED de alta potência serve como uma fonte de luz infravermelha próxima para substituir um laser semicondutor tradicional de laser de emissão de borda (EEL). Um modo de transferência de calor vertical é adotado para substituir um modo de transferência de calor horizontal e o corte de cavaco quadrado é adotado para substituir o corte de cavaco em forma de tira longa, de modo que a densidade máxima do fluxo de calor, resistência ao calor e gradiente de temperatura da fonte de luz sejam bastante melhorados e a necessidade de refrigeração é reduzida.
