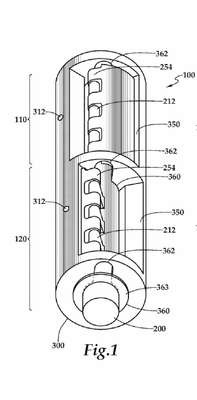

Patente de Invenção SISTEMAS DE ATUADOR GIRATÓRIO E MÉTODOS DE ATUAÇÃO GIRATÓRIA de WOODWARD, INC. — IPC F15B 15/12. Figura publicada pelo INPI na Revista da Propriedade Industrial.
SISTEMAS DE ATUADOR GIRATÓRIO E MÉTODOS DE ATUAÇÃO GIRATÓRIAA presente invenção refere-se a um sistema de atuador giratório (3700) que compreende: um atuador giratório (400) compreendendo: um primeiro alojamento (450) que define uma primeira câmara (420) arqueada que compreende uma primeira cavidade (422), uma primeira porta de fluido (428) em comunicação fluida com a primeira cavidade (422) e uma extremidade aberta (452); um conjunto de rotor assentado de forma giratória no dito primeiro alojamento (450) e que compreende uma haste de saída giratória (412) e um primeiro braço de rotor que se estende radialmente para fora a partir da haste de saída giratória (412); um primeiro pistão (414) com formato arqueado disposto no dito primeiro alojamento (450) para movimento recíproco na primeira câmara (420) arqueada através da extremidade aberta (452), em que uma primeira vedação (424), a primeira cavidade (422) e o primeiro pistão (414) definem uma primeira câmara de pressão e uma primeira porção do primeiro pistão (414) entra em contato com o primeiro braço de rotor; uma primeira linha de fluido acoplada (3710) à primeira porta de fluido (428); uma linha de fluido de alta pressão (3707); uma linha de fluido de baixa pressão (3708); uma fonte de pressão central (3706) acoplada à linha de fluido de alta pressão (3707); e uma servo-válvula (3704) posicionada entre a fonte de pressão central (3706) e o atuador giratório (400) e que é controlável para conectar seletivamente a primeira linha de fluido à linha de fluido de alta pressão (3707) e à linha de fluido de baixa pressão (3708) para controlar o movimento do atuador giratório (400).
Histórico de despachos
Publicações na Revista da Propriedade Industrial (RPI).
Adição na publicação
#15.35
20/07/2021
RPI 2637
Arquivamento - Art. 36 §1° da LPI
#11.2
08/12/2020
RPI 2605
Exigência preliminar
#6.21
18/08/2020
RPI 2589
Retificação da notificação da fase nacional - PCT
#1.3.1
Retificado o item (54)
31/12/2019
RPI 2556
Notificação de acesso ao patrimônio genético
#6.6.1
06/11/2018
RPI 2496
Notificação de entrada na fase nacional - PCT
#1.3
Publicação automática da admissibilidade da fase nacional depositado via PCT . Tratado de cooperação em matéria de Patentes, conforme Instrução Normativa nº 02, de 06/06/2017 publicada na RPI nº 2422, de 06/06/2017.
