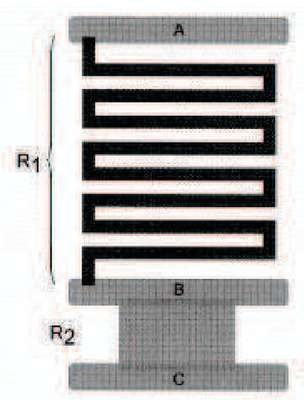

Patente de Invenção DIVISOR DE TENSÃO RESISTIVO COM PRECISÃO DE FASE APERFEIÇOADA de ABB AG — IPC G01R 15/04. Figura publicada pelo INPI na Revista da Propriedade Industrial.
DIVISOR DE TENSÃO RESISTIVO COM PRECISÃO DE FASE APERFEIÇOADA.A presente invenção refere-se a um divisor de tensão resistivo que compreende pelo menos um primeiro e um segundo resistores conectados eletricamente em série. Cada um dos resistores é feito de um material de película eletricamente resistivo e aplicado na forma de um traço em um substrato de isolamento. A razão de tensão do divisor possui um valor entre cem e um milhão, as duas extremidades do traço do segundo resistor se sobrepõem pelo menos em parte com um primeiro (B) e um segundo (C) terminais de contato, respectivamente, e as duas extremidades do traço do primeiro resistor se sobrepõem pelo menos em parte com o primeiro (B) e um terceiro (A) terminais de contato, respectivamente. A fim de diminuir a capacitância parasita entre o primeiro terminal de contato (B) e o terceiro terminal de contato (A), o segundo terminal de contato (C) é colocado com pelo menos uma parte de blindagem (5, 7; 16; 11, 14) entre o primeiro (B) e o terceiro (A) terminais de contato.
