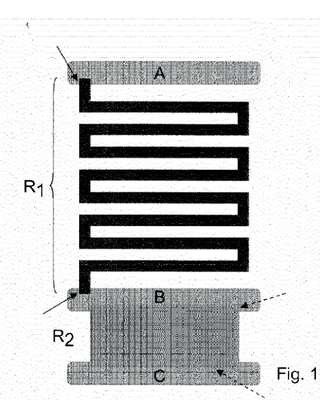

Patente de Invenção DIVISOR DE TENSÃO RESISTIVO FEITO DE UM MATERIAL DE PELÍCULA RESISTIVO EM UM SUBSTRATO ISOLANTE de ABB AG — IPC G01R 15/04. Figura publicada pelo INPI na Revista da Propriedade Industrial.
DIVISOR DE TENSÃO RESISTIVO FEITO DE UM MATERIAL DE PELÍCULA RESISTIVO EM UM SUBSTRATO ISOLANTE. A presente invenção refere-se a um divisor de tensão resistivo compreende pelo menos um primeiro (4) e um segundo (5) resistores, os quais estão ligados eletricamente em série e são feitos de um material de película resistiva (1), que é aplicado na forma de um traço sobre um substrato isolante (2). A relação de tensão do divisor tem um valor entre dez e um milhão. A fim de melhorar a precisão do divisor de tensão, pelo menos, os primeiro (4) e segundo (5) resistores que são feitos do mesmo material de película resistiva (1) têm um comprimento de traço acima de um comprimento de traço específico correspondente e têm aproximadamente a mesma largura de traço.
