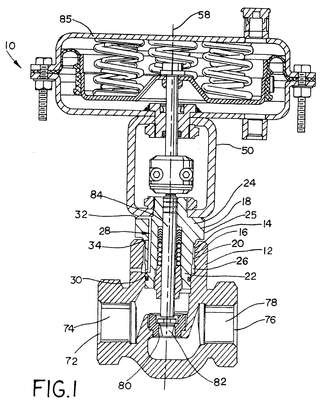

Patente de Invenção ABERTURA DE INSPEÇÃO DE SANGRIA DE PRESSÃO DE VÁLVULA DE CONTROLE de FISHER CONTROLS INTERNATIONAL LLC — IPC F16K 24/02. Figura publicada pelo INPI na Revista da Propriedade Industrial.
ABERTURA DE INSPEÇÃO DE SANGRIA DE PRESSÃO DE VÁLVULA DE CONTROLE. Uma válvula com uma passagem de sangria integrada inclui um corpo de válvula (12) que inclui um furo roscado (14), uma cobertura (18) tendo uma primeira porção de rosca (22) disposta de modo a ser fixada ao furo do corpo de válvula e tendo uma segunda porção (24) disposta fora do corpo de válvula, e uma cavidade (26) definida entre o corpo de válvula e a primeira porção de cobertura com rosca. Uma passagem de sangria (28) é formada na cobertura e inclui uma abertura de entrada (30) formada na primeira porção da cobertura e em comunicação de fluxo com a cavidade, a passagem incluindo uma abertura de saída formada na segunda porção da cobertura, e uma porção principal poroporcionando uma comunicação de fluxo entre a abertura de entrada e abertura de saída (31). A cavidade e a abertura de entrada são posicionadas para expor a passagem a uma porção interior da válvula antes da remoção da cobertura do engate com o corpo de válvula.
