CONJUNTO DE ACUMULADOR PARA FORNECER FLUIDO HIDRÁULICO A UM ATUADOR ELETRO-HIDROSTÁTICO

Classificação IPC

Prioridades unionistas

Resumo técnico

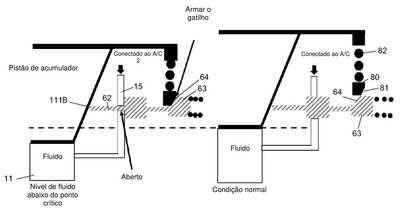

CONJUNTO DE ACUMULADOR PARA FORNECER FLUIDO HIDRÁULICO A UM ATUADOR ELETRO-HIDROSTÁTICO. Conjunto de acumulador para fornecer fluido hidráulico a um atuador eletro-hidrostático (electrohydrostatic actuator, EHA), o conjunto compreendendo: um acumulador (1) para conter um fornecimento de fluido hidráulico, o acumulador com uma porta de saída através da qual o fluido hidráulico pode fluir, em uso, para o atuador; o conjunto compreendendo ainda um arranjo de recarga de acumulador conectado de forma fluida a um fornecimento de fluido hidráulico para recarregar o acumulador por meio de uma linha de fluido (15) quando um nível de fluido no acumulador estiver abaixo de um valor predeterminado, em que o acumulador compreende um cilindro (10) definindo uma câmara de fluido (11) e um pistão de acumulador (12) móvel dentro do cilindro em relação à câmara que responde à pressão de fluido, o arranjo de recarga incluindo uma bobina (60) móvel através da linha de fluido entre uma posição aberta, em que o fluido pode fluir ao longo da linha de fluido do fornecimento (2) para a câmara e uma posição fechada, em que a bobina bloqueia o fluxo de fluido do fornecimento para a câmara e também da câmara para o fornecimento, e em que o pistão está ligado à e se move para uma superfície inclinada (111) que engata na bobina, de modo que a força de contato entre a superfície inclinada e a bobina varie conforme o pistão se move em relação à câmara, pelo que quando a câmara estiver em um estado completo, a força de contato localizará a bobina na posição fechada e quando o nível de fluido for menor que o valor predeterminado, a força de contato localizará a bobina na posição aberta.
