SISTEMA DE MISTURA DE FLUIDO DE AERONAVE E AERONAVE

Classificação IPC

Prioridades unionistas

Resumo técnico

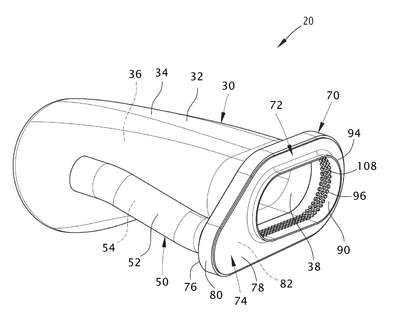

SISTEMA DE MISTURA DE FLUIDO DE AERONAVE E AERONAVE. A presente invenção refere-se a um sistema (20) de mistura de fluido de aeronave (10) configurado para misturar um primeiro fluido e um segundo fluido para formar um fluido resultante, sendo que o sistema (20) compreende: - um duto principal (30) que compreende uma parede tubular principal (32) e apresenta uma fibra neutra (N), sendo que a parede tubular principal (32) compreende uma seção a montante (34) definindo uma passagem interna (36) para circulação do primeiro fluido e uma seção a jusante (40) definindo uma passagem interna (42) para circulação do fluido resultante; - um duto auxiliar (50) que compreende uma parede tubular auxiliar (52) definindo uma passagem interna (54) para circulação do segundo fluido; - um dispositivo de conexão (70) que conecta de forma fluida o duto principal (30) e o duto auxiliar (50); o dispositivo de conexão (70) que compreende uma parede periférica interna (90) definindo uma pluralidade de aberturas de injeção (108) para injetar o segundo fluido no duto principal (30) entre a seção a montante (34) e a seção a jusante (40), cada abertura de injeção (108) é disposta de modo que o segundo fluido seja injetado através da abertura de injeção (108) de acordo com um vetor de injeção (V) cuja direção é direcionada para a fibra neutra (N).
