MECANISMO DE SELAGEM DE MOTO BOMBA CENTRÍFUGA DE FORMA CONSTRUTIVA ANFÍBIA

Classificação IPC

Resumo técnico

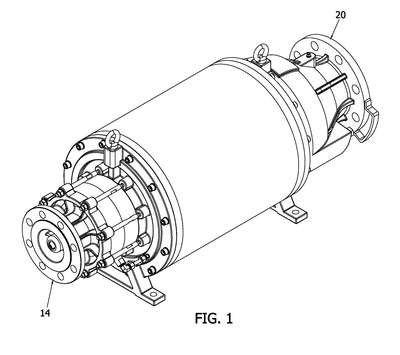

MECANISMO DE SELAGEM DE MOTO BOMBA CENTRÍFUGA DE FORMA CONSTRUTIVA ANFÍBIA. A presente invenção se refere a um mecanismo de selagem de moto bomba centrífuga de forma construtiva anfíbia, que visa aumentar a confiabilidade na operação da moto bomba anfíbia, onde a presente invenção prevê um contra anel fixo (5) configurado de maneira a permitir que seja instalado dois anéis do tipo O (6) em linha para deslocar axialmente em ambos os sentidos. No anel deslizante (1) é proposto manter uma região fixa e permitir que o anel do tipo O (4) que se aloja no eixo (E) se movimente axialmente de acordo com o sentido da pressão. Sendo assim, no início da operação, o anel do tipo O (4) se desloca para o sentido da descarga, na equalização da pressão o anel (4) se mantém estático, com o fim da operação o anel O (4) se desloca no sentido da sucção, concluindo que, as faces de estanqueidade não se desalinham com o diferencial de pressão. A tampa da caixa de selo (9) possui um raio de curvatura para expelir sólidos e abrasivos presentes no fluido de bombeamento.
