DISPOSITIVO DE PREVENÇÃO DE ACÚMULO DE SÓLIDOS APLICADO EM MOTOBOMBAS ANFÍBIAS SUBMERSAS

Classificação IPC

Resumo técnico

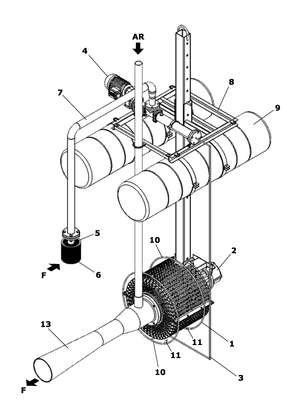

DISPOSITIVO DE PREVENÇÃO DE ACÚMULO DE SÓLIDOS APLICADO EM MOTOBOMBAS ANFÍBIAS SUBMERSAS. O presente pedido de patente de invenção refere-se a um dispositivo de prevenção de acúmulo de sólidos, que pode ser utilizado em diversas aplicações, preferencialmente em aplicações em motobombas anfíbias submersas, tais como aeradores, onde dito dispositivo é provido de uma tela de contenção ou retenção (1) instalada diretamente na captação e sucção de uma motobomba anfíbia submersa (2) ou aerador, sendo que dita tela de retenção (1) é provida de um conjunto de dutos de distribuição (3) e dutos circulares (10) com bicos direcionadores de fluxo (11), os quais são alimentados por uma bomba de deslocamento positivo (4), sendo que o fluxo de fluido (F) captado no bocal de captação (5) e tubulação (7) é bombeado pela bomba de deslocamento positivo (4) através dos dutos de distribuição (3) e dutos circulares (10) até os bicos direcionadores (11) de fluxo (F), que pulverizam um fluxo transversal ao fluxo natural de sucção da motobomba submersa (2), fazendo com que esta interferência de fluxos opostos gere uma turbulência na área de sucção, expelindo os sólidos em suspensão, fibras ou resíduos do contato com a tela (1).
