UNIDADE DE CONTROLE ELETRÔNICO PARA MÁQUINAS AGRÍCOLAS

Classificação IPC

Resumo técnico

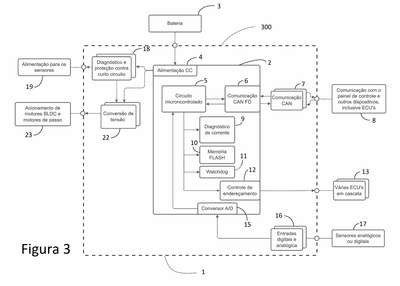

UNIDADE DE CONTROLE ELETRÔNICO PARA MÁQUINAS AGRÍCOLAS. A presente patente de invenção se situa nos campos das engenharias e da agricultura. Mais especificamente, a presente patente de invenção refere-se a uma Unidade de Controle Eletrônico (100, 200, 300, 400) para máquinas agrícolas, a qual é dotada de gabinete metálico (1) com aletas de dissipação de calor; placa de circuito (2), na qual são dispostos os componentes de controle e processamento, permitindo que a Unidade de Controle Eletrônico (100, 200, 300, 400) comunique-se com o painel de controle e outros dispositivos (8) por meio de comunicação CAN (7), alimente e interprete dados de sensores externos (17) analógicos ou digitais e seja ligada em cascata (13) a outras Unidades de controle Eletrônico (100, 200, 300, 400) iguais. A Unidade de Controle Eletrônico pode possuir diferentes saídas, de acordo com a função, podendo acionar cargas de até 17A ou 40A, constituídas de válvulas solenoides ou motores CC com controle PWM e de corrente elétrica com 12V de tensão, ou acionar motores CC brushless, motores de passo, válvulas solenoides de até 16,5A ou servo motores alimentados por 24V de tensão. Dessa forma, são descritas diferentes Unidades de Controle Eletrônico (100, 200, 300, 400) para acionamento e controle de diferentes componentes, compartilhando placas de circuito (2) e gabinetes (1) semelhantes, apresentando modularidade e custos reduzidos de desenvolvimento e atualização.
