CONTROLADOR DE DOSAGEM E PESAGEM DE GRÃOS

Classificação IPC

Resumo técnico

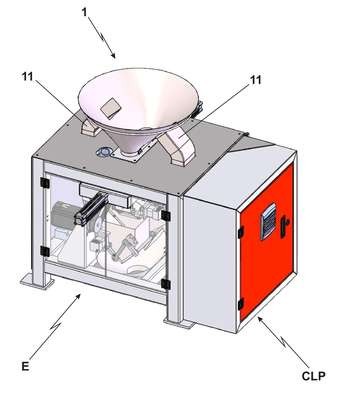

CONTROLADOR DE DOSAGEM E PESAGEM DE GRÃOS. Trata-se a presente patente de invenção, de um controlador de dosagem e pesagem de grãos, mais particularmente trata-se de um controlador que tem a função de controlar dois tipos de dosagem: por volume, e por peso de grão em grão. Pertencente ao setor técnico mecânico, particularmente ao de equipamentos para empacotamento de grãos, utilizado em máquinas empacotadoras, embaladoras, etc.. O controlador de dosagens de grãos é montado em uma estrutura (E) e comandado por uma central lógica de processamento (CLP), responsável pela automação do equipamento através de software dedicado e compreende um cone superior (1) de recebimento dos grãos, dotado de saídas laterais (11) que direcionam parte dos grãos para os dosadores de grãos (4) e o volume maior fica armazenado no reservatório (12) no fundo do cone superior (1), sobre o dosador de volume (2) que conduz os volumes pré-determinados para os dosadores de peso (3), sendo a quantidade final complementada pelos grãos distribuídos pelos dosadores de grãos (4) e ao atingirem a pesagem correta os grãos armazenados em cada dosador de peso (3) caem no cone inferior (5) que os conduzem para a empacotadora.
