Patente de Invenção TRAVA POSICIONADORA DE TERMINAIS EM UM CONECTOR FÊMEA DE MÚLTIPLAS VIAS de BRASCABOS COMPONENTES ELÉTRICOS E ELETRÔNICOS LTDA. — IPC H01R 9/00. Figura publicada pelo INPI na Revista da Propriedade Industrial.

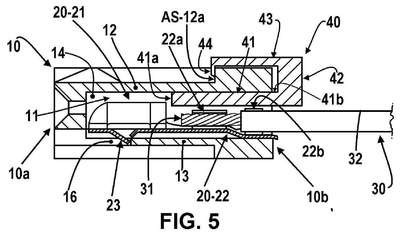

TRAVA POSICIONADORA DE TERMINAIS EM UM CONECTOR FÊMEA DE MÚLTIPLAS VIAS. O conector fêmea (10) é longitudinalmente vazado por alojamentos (11) que recebem respectivos terminais-fêmea (20) formados por uma porção anterior de contato (21), retida junto a um extremo anterior (10a) do conector fêmea (10), e por uma porção posterior (22) fixando um cabo condutor (30). A trava (40) compreende hastes (41) a serem longitudinalmente introduzidas, cada uma, no interior de um alojamento (11), acima da porção posterior (22) do terminal-fêmea (20) e do adjacente extremo do cabo condutor (30), cada haste (41) tendo um extremo anterior livre (41a) operativamente associado à porção anterior de contato (21) do respectivo terminal fêmea (20) para que, quando do travamento da trava (40) no conector fêmea (10), o extremo anterior livre (41a) da cada haste (41) mantenha o respectivo terminal-fêmea (20) deslocado para sua posição correta de montagem.
Histórico de despachos
Publicações na Revista da Propriedade Industrial (RPI).
Publicação do pedido de patente
#3.1
01/07/2025
RPI 2843
Pedido de patente depositado
#2.1
09/01/2024
RPI 2766
Requerimento de pedido de patente
#2.10
Número de Protocolo '870230110822' em 15/12/2023 11:24 (WB)
