ATUADOR ROTATIVO, E, AERONAVE

Classificação IPC

Prioridades unionistas

Resumo técnico

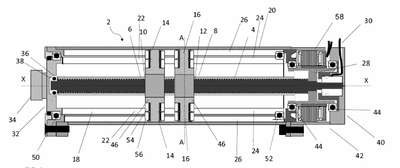

ATUADOR ROTATIVO, E, AERONAVE.É fornecido um atuador rotativo (2) que inclui um eixo (4) e uma primeira porção rosqueada (6) e uma segunda porção rosqueada (8) formadas no eixo e espaçadas axialmente uma da outra. Uma primeira porca (10) é montada para movimento ao longo da primeira porção rosqueada e uma segunda porca (12) é montada para movimento ao longo da segunda porção rosqueada. Uma pluralidade de primeiro e segundo componentes (14, 16) se estende radialmente para fora a partir da primeira e da segunda porcas. Uma luva de aterramento (20) e uma luva de saída (18) se estendem em torno do eixo e da primeira e segunda porcas. O eixo é configurado para ser acionado para girar em torno de um eixo geométrico longitudinal do mesmo em relação à luva de aterramento. A luva de aterramento compreende uma pluralidade de guias de aterramento que se estendem axialmente (26). A luva de saída compreende uma pluralidade de primeiras guias (22) e uma pluralidade de segundas guias (24). Cada primeiro componente engata com uma respectiva primeira guia e uma respectiva guia de aterramento para movimento ao longo do mesmo. Cada segundo componente engata com uma respectiva segunda guia e uma respectiva guia de aterramento para movimento ao longo da mesma. A primeira e a segunda porções rosqueadas são rosqueadas de modo a fazer com que a primeira e a segunda porcas se movam ao longo do eixo em direções opostas uma à outra na rotação do eixo e a pluralidade de primeiras guias e a pluralidade de segundas guias são configuradas de modo que o movimento da pluralidade de primeiro e segundo componentes ao longo das respectivas guias acione a rotação da luva de saída.
