CONJUNTO DE MONTAGEM DO DEDO DO ROLO DA CABEÇA DO MILHO

Classificação IPC

Prioridades unionistas

Resumo técnico

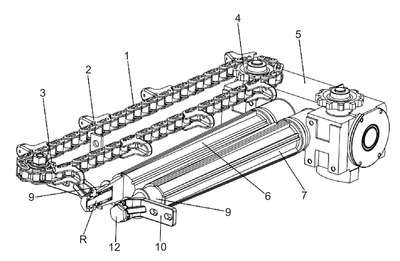

CONJUNTO DE MONTAGEM DA PONTA DOS ROLOS DAS PLATAFORMAS DE COLHEITA.Trata-se da montagem da ponta das colheitadeiras de milho onde a referida ponta é fixada em um mancal de extremidade (R) que permite ao rolo manter sua condição de rotação em relação ao seu próprio eixo, onde o referido mancal (R) é fixado em um suporte de braço (10) pela sua disposição vinculada ao chassi da máquina. A partir do anel interno do rolamento de extremidade (R), projeta-se para fora um eixo (14) que fica associado a uma junta esférica (15) que está alojada em uma cavidade que é definida entre o referido braço de suporte (10) e a face interna do uma tampa final (12) que é fixada por rosqueamento no mesmo suporte (10). O braço de suporte (10) inclui um conduíte transversal (18) que se estende até a seção roscada interna por onde passa a tampa roscada (12), e no referido conduíte transversal (18) existe um parafuso sem cabeça (16) que empurra, deslocando um bloco de travamento (17). Está contemplado que o eixo que se projeta para fora do anel interno do rolamento pode ser um eixo liso, um eixo estriado ou pode ter um formato de superfície de acoplamento com a superfície cilíndrica interna da junta esférica.
