CREMALHEIRA FLEXÍVEL DE ENGRENAMENTO AJUSTÁVEL ACOPLADA EM MÁQUINA DE EXTRAÇÃO DO LÁTEX DE SERINGUEIRA E SIMILARES

Classificação IPC

Resumo técnico

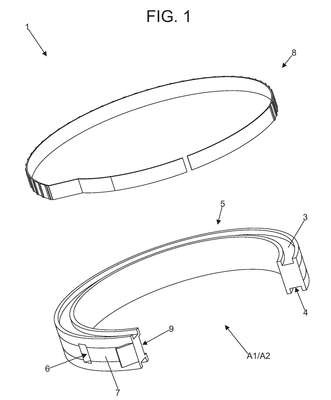

CREMALHEIRA FLEXÍVEL DE ENGRENAMENTO AJUSTÁVEL ACOPLADA EM MÁQUINA DE EXTRAÇÃO DO LÁTEX DE SERINGUEIRA E SIMILARES. A presente solicitação de patente de invenção refere-se a uma cremalheira flexível (1) fabricada em polímero flexível, como TPU, sendo constituída por um arco superior (A1) e um arco inferior (A2), em que, ambos possuem uma fenda superior (3) e uma fenda inferior (4), formando um trilho guia (5), além de possuírem um furo guia angulado (6) com um rebaixo posterior (9). O furo guia angulado (6), por sua vez, permite a inserção de uma correia dentada (8), que percorre o referido rebaixo posterior (9). A cremalheira flexível (1) é acoplada a uma máquina de extração (M) composta por um carro deslizante superior (11) e um carro deslizante inferior (12), ambos munidos de elementos guia (10A e 10B), que percorrem a fenda superior (3) do arco superior (A1) e acordo inferior (A2). A invenção que motiva o presente pedido tem o seu campo de aplicação voltado para o segmento mecânico e agrícola, bem como da indústria de extração do látex, mais especificamente, no processo de coleta do látex de árvores do gênero Hevea brasiliensis, comumente conhecidas como seringueiras. Podendo também ser aplicada na coleta de seiva de outros tipos de árvores, como as do gênero Acer, para produção de xarope de bordo, dentre outras espécies que produzem látex ou seiva.
