ATUADOR ELETROMECÂNICO, E, AERONAVE

Classificação IPC

Prioridades unionistas

Resumo técnico

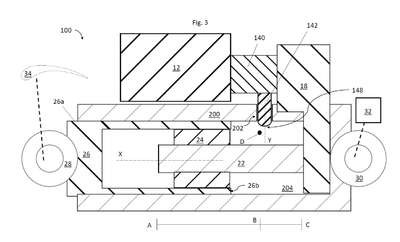

ATUADOR ELETROMECÂNICO, E, AERONAVE. A presente divulgação se refere a um atuador eletromecânico (100). O atuador compreende: um motor (12); uma caixa de engrenagens (18); um dispositivo antiextensão (140) montado entre o motor e a caixa de engrenagens. O motor e o dispositivo antiextensão são montados em um alojamento (200) do atuador. O atuador compreende, ainda, um eixo de parafuso (22); uma porca (24) montada no eixo de parafuso; uma haste de saída (26) conectada à porca, em que a haste de saída tem um alcance de movimento linear definido entre a extensão total da haste de saída em um primeiro ponto de extremidade (A) e a retração total da haste de saída em um segundo ponto de extremidade (C). O eixo de parafuso, a porca e a haste de saída estão localizados em uma cavidade (204) do alojamento. A haste de saída e a porca são mantidas contra a rotação em relação ao alojamento, de modo que a rotação do eixo de parafuso acione a haste de saída para se mover linearmente dentro do alojamento. O dispositivo antiextensão (140) compreende: uma roda de catraca (54) montada em um eixo (56) disposto para ser acionado pelo motor; uma haste pivotável (44) que compreende uma lingueta (52); em que a haste pivotável é pivotável entre uma primeira posição de haste na qual a lingueta (52) se engata à roda de catraca para impedir a rotação da roda de catraca em uma direção de rotação e uma segunda posição de haste na qual a lingueta não impede a rotação da roda de catraca; e um came (142) conectado à haste pivotável, em que o came é móvel entre uma primeira posição de came e uma segunda posição de came. O came é inclinado por uma mola (50) em direção à primeira posição de came na qual uma porção do came se estende através uma abertura (202) no alojamento e na cavidade (204); em que, na segunda posição do came, o came retém a haste pivotável na segunda posição da haste na qual a lingueta não impede a rotação da roda de catraca. Quando uma extremidade axial (26b) da haste de saída (26) está em um ponto intermediário predeterminado (D) ou entre o ponto intermediário (D) e o segundo ponto de extremidade (C), o came é movido para o segundo came posição por uma superfície externa (26a) da haste de saída apoiada no came. Quando a extremidade axial da haste de saída está entre o ponto intermediário (D) e o primeiro ponto de extremidade (A), a haste de saída não se apoia no came. O atuador pode ser conectado a uma aeronave e usado para controlar a posição de um spoiler da aeronave.
