SISTEMA DE ACIONAMENTO PARA UM ATUADOR, E, MONTAGEM DE ATUADOR PARA UMA SUPERFÍCIE DE CONTROLE DE UMA AERONAVE

Classificação IPC

Prioridades unionistas

Resumo técnico

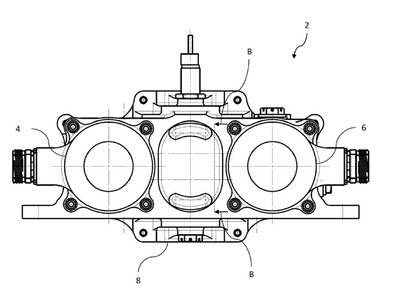

SISTEMA DE ACIONAMENTO PARA UM ATUADOR, E, MONTAGEM DE ATUADOR PARA UMA SUPERFÍCIE DE CONTROLE DE UMA AERONAVE. Trata-se de um sistema de acionamento (2) para um atuador que compreende o primeiro e o segundo motores (4, 6), e a primeira e a segunda hastes de entrada (14, 16) conectadas para serem acionadas pelos respectivos primeiro e segundo motores (4, 6). Cada uma dentre a primeira e a segunda hastes de entrada (14, 16) compreende uma primeira embreagem sobreposta (46a, 46b), configurada para girar com a haste de entrada (14, 16) em uma primeira direção, e uma segunda embreagem sobreposta (46c, 46d), configurada para girar com a haste de entrada (14, 16) em uma segunda direção. Uma primeira engrenagem propulsora (60) é configurada para ser acionada por qualquer uma das primeiras embreagens sobrepostas (46a, 46b) e uma segunda engrenagem propulsora (62) é configurada para ser acionada por qualquer uma das segundas embreagens sobrepostas (46c, 46d), e uma embreagem de saída (64) e uma haste de saída (18) estão dispostas para serem acionadas pela primeira engrenagem propulsora (60) em um primeiro modo de operação do sistema de acionamento (2) e serem acionadas pela segunda engrenagem propulsora (62) em um segundo modo de operação do sistema de acionamento (2).
