PAINÉIS METÁLICOS PARA BLINDAGEM À RADIAÇÃO TÉRMICA PROVENIENTE DE INCÊNDIO EM POÇA DE HIDROCARBONETOS

Classificação IPC

Resumo técnico

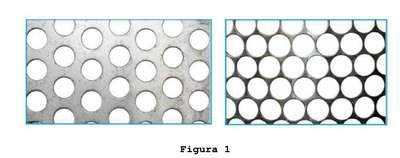

PAINÉIS METÁLICOS PARA BLINDAGEM À RADIAÇÃO TÉRMICA PROVENIENTE DE INCÊNDIO EM POÇA DE HIDROCARBONETOSA presente invenção descreve painéis metálicos para blindagem à radiação térmica proveniente de incêndio em poça de hidrocarbonetos, como por exemplo GLP (gás liquefeito de petróleo). Os painéis da presente invenção são constituídos por módulos retangulares, contendo cada um, pelo menos uma chapa perfurada galvanizada, sendo fixada através de rebites nas cantoneiras de fechamento. Cada painel é fixado na estrutura principal através de parafusos sextavados. A estrutura de sustentação na qual os módulos dos painéis são fixados é constituída por perfis tipo L os quais são soldados em estruturas existentes na área industrial ou fixados através de abraçadeiras nas tubulações adjacentes. Os painéis em função das interferências no local da instalação podem possuir aberturas nas telas destinadas à passagem de tubulações. Os canhões de combate possuem também uma cortina de correntes para blindagem de radiação térmica sem restrição quanto ao giro (rotação) do canhão. A seção formada por cortina de correntes consiste em um anteparo formado por diversas correntes dispostas na vertical.
