MECANISMO REVERSOR AUTOMÁTICO APLICADO EM SISTEMA DE CAMBIO MANUAL PARA VEICULOS AGRÍCOLAS

Classificação IPC

Resumo técnico

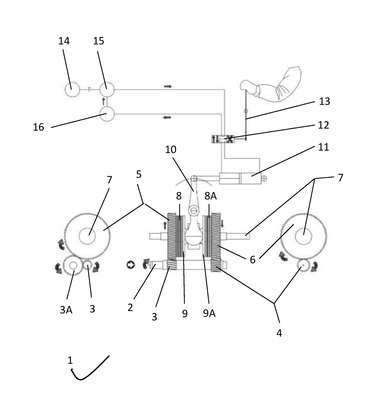

MECANISMO REVERSOR AUTOMÁTICO APLICADO EM SISTEMA DE CAMBIO MANUAL PARA VEICULOS AGRÍCOLAS. Referida invenção se refere a um mecanismo reversor automático aplicado em sistema de câmbio manual para veículos agrícolas, preferencialmente, para tratores, plantadeiras, colheitadeiras, pulverizadoras e congêneres movidos a motor, de modo a proporcionar a troca do sentido de rotação do torque de forma, rápida, automática e simplificada, sem a necessidade do veículo estar parado, podendo realizar a reversão do sentido do veículo, para frente ou ré, mesmo recebendo torque do motor a qualquer tempo, não precisando usar a embreagem do dito veículo, sendo esta inovação possuidora de um eixo de entrada de torque (2), composta de duas engrenagens motoras (3) e (4), sendo que, a engrenagem (3) é solidária a engrenagem intermediária (3A), as quais atuam junto à engrenagem movida (5) e, a engrenagem (4) é solidária e atuante junto à engrenagem movida (6) ; as engrenagens movidas (5 e 6) estão montadas no eixo de saída de torque (7), as quais, em cada face interna, apresentam pacotes de discos de pressão (8) e (8A), que giram juntas com suas respectivas engrenagens (5 e 6), cada qual, lateralmente recebendo platôs de dupla face (9) e (9A) ; ditos platôs (9) e (9A) são interligados centralmente por um braço (10), conectado a um acionador (11) e este, ao atuador (12) e, finalmente ao manche(13).
