REFRIGERADOR DE AR ELETRÔNICO POR RECIRCULAÇÃO DE FLUÍDO REFRIGERADO

Classificação IPC

Resumo técnico

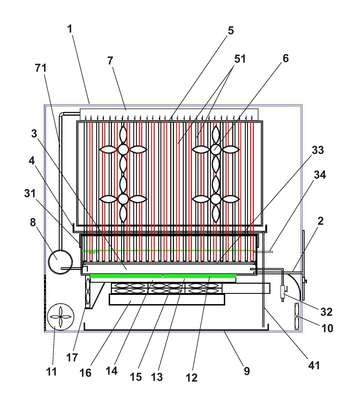

REFRIGERADOR DE AR ELETRÔNICO POR RECIRCULAÇÃO DE FLUÍDO REFRIGERADO. Trata-se a presente patente de invenção, de um refrigerador de ar eletrônico por recirculação de fluído refrigerado, pertencente a área técnica de eletromecânica com aplicação nos setores de equipamentos refrigeradores de ar para edificações em geral e para o setor automobilístico, mais particularmente trata-se de um equipamento em que a refrigeração é feita através de um fluído refrigerado que ao passar pelo trocador de calor (5), faz com que o ar sugado da atmosfera pela ação dos ventiladores (6) seja resfriado e lançado ao ambiente com temperatura de aproximadamente 17ºC (dezessete graus centígrados) e a manutenção do fluído refrigerante é feita através de pastilhas de refrigeração (12), do tipo peltier, que são envolvidas por isolante térmico (13) montados sobre um dissipador (14) e para manter as pastilhas resfriadas, são utilizados coolers horizontais (15) que sugam o ar do ambiente através do suporte (16) que forma um túnel de vento e o ar quente após a troca de calor é sugado para fora da carcaça (1) através do cooler vertical (17), mantendo assim o fluído refrigerado com a temperatura em sua face fria de -8ºC (menos oito graus centígrados).
