QUEIMADOR PLANO

Classificação IPC

Prioridades unionistas

Resumo técnico

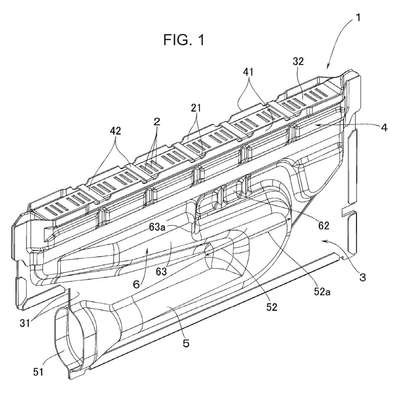

QUEIMADOR PLANO. A presente invenção refere-se a um queimador plano com portas de queimador (2) em uma sua extremidade superior que tem: uma porção de tubo de mistura de ar-combustível (5) alongada de uma porta de entrada (51) em uma extremidade dianteira para trás ao longo de uma parte inferior; e uma porção de câmara de distribuição (6) alongada para cima enquanto sendo expandida para frente de uma parte de saída de tubo de mistura de ar-combustível (52) a qual faceia para cima da parte de extremidade traseira da porção de tubo de mistura de ar-combustível (5). As chamas a serem formadas naquela porção das portas de queimador (2) a qual está posicionada na frente da parte de saída de tubo de mistura de ar-combustível (52) podem ser impedidas de serem grandemente inclinadas para frente. Em tal parte posicionada logo acima da parte de saída de tubo de mistura de ar-combustível (52), uma parte constrita (62) está disposta com a largura lateral sendo feita menor. Uma parte de grande largura (63) que tem uma largura lateral equivalente a uma porção de largura máxima da parte de saída de tubo de mistura de ar-combustível (52) está disposta naquela parte da porção de câmara de distribuição (6) a qual está posicionada abaixo da parte constrita (62), e naquela parte da porção de câmara de distribuição (6) a qual está posicionada na frente da parte constrita (62). A parte de grande largura (63) está formada, em uma posição adjacente à frente da parte constrita (62), em uma forma escalonada que tem um degrau (63a) o qual sobe da parte posicionada abaixo da parte constrita (62).
