SOLUÇÃO PARA TRANSPORTE DE PALETES SOBREPOSTOS COM SISTEMA AUTOMÁTICO DE MOVIMENTAÇÃO HORIZONTAL E ELEVAÇÃO

Classificação IPC

Resumo técnico

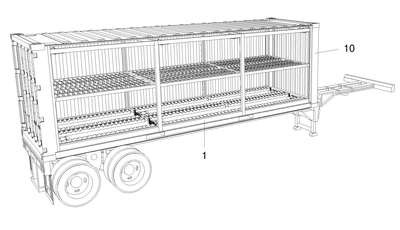

SOLUÇÃO PARA TRANSPORTE DE PALETES SOBREPOSTOS COM SISTEMA AUTOMÁTICO DE MOVIMENTAÇÃO HORIZONTAL E ELEVAÇÃO. O presente pedido de privilégio de invenção é voltado ao setor de transporte e compreende uma solução capaz de otimizar o espaço e facilitar a movimentação de paletes no interior de estruturas transportáveis, como nos baús (convencionais ou do tipo sider) de caminhões e carretas, contêineres (rodoviários, ferroviários e marítimos), contêineres aéreos (ULDs), dentre outros meios transportáveis. O mecanismo proposto ao sistema automático de movimentação horizontal e elevação (1) é formado por uma estrutura paralelepipedal, havendo na área inferior um piso (3), o qual atua como base para as esteiras transportadoras por roletes (4) e uma plataforma elevatória (6). A movimentação da plataforma elevatória (6) acontece por motorredutores (5) fixados e posicionados na parte superior da estrutura paralelepipedal. A solução proposta produz um completo aproveitamento de espaço do contêiner (10), baús convencionais, baús do tipo sider de caminhões/carretas ou outros meios de armazenamento e transporte, sendo a primeira etapa da carga, após a finalização do deslocamento horizontal executado pelas esteiras, elevada por meio da plataforma elevatória, liberando assim espaço para a inserção de umasegunda etapa de carregamento, espaço esse dificilmente aproveitado com eficiência nos modelos anteriores.
