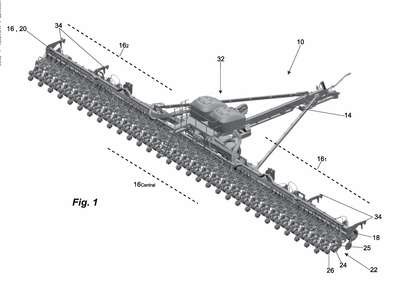

Patente de Invenção MECANISMO DE TRAVAMENTO DAS ASAS LATERAIS DE UM IMPLEMENTO AGRÍCOLA E IMPLEMENTO AGRÍCOLA de CNH INDUSTRIAL BRASIL LTDA. — IPC A01B 73/04. Figura publicada pelo INPI na Revista da Propriedade Industrial.
MECANISMO DE TRAVAMENTO DAS ASAS LATERAIS DE UM IMPLEMENTO AGRÍCOLA E IMPLEMENTO AGRÍCOLA. A presente invenção refere-se a um novo mecanismo de travamento das asas laterais de implementos agrícolas, particularmente aqueles destinados à distribuição de sementes, adubos, fertilizantes, herbicidas, pesticidas e fungicidas no campo, sendo projetado para melhorar e facilitar o procedimento de travamento das asas laterais do implemento para o seu transporte. Mais especificamente, o mecanismo de travamento é acoplado em um dos braços de encaixe (341, 342) disposto em uma das asas laterais (161, 162) e compreende um atuador hidráulico (42) dotado de extremidade de bloqueio (44) que possui um conector (45) configurado para interagir com um elemento de bloqueio (36) previsto no outro braço de encaixe (341, 342) disposto na outra asa lateral (161, 162), sendo que o mecanismo de travamento possui , ainda, ao menos uma haste guia superior (46), e ao menos uma haste guia lateral (48), as quais se estendem paralelamente a extensão do dito atuador hidráulico (42), e cujas extremidades são, de um lado, apoiadas em mancais deslizantes (50, 52) dispostos na referida extremidade de bloqueio (44) e, do outro lado, ancoradas na porção do corpo (54) do dito atuador hidráulico (42).
Histórico de despachos
Publicações na Revista da Propriedade Industrial (RPI).
Publicação do pedido de patente
#3.1
18/10/2022
RPI 2702
Pedido de patente depositado
#2.1
22/06/2021
RPI 2633
Requerimento de pedido de patente
#2.10
Número de Protocolo '870210034677' em 16/04/2021 11:48 (WB)
