MEDIDOR DE AMPLITUDES DE VIBRAÇÃO DE OBJETOS POR PROJEÇÃO ESTROBOSCÓPICA DE LUZ ESTRUTURADA

Classificação IPC

Resumo técnico

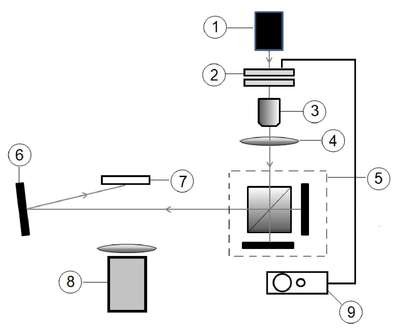

MEDIDOR DE AMPLITUDES DE VIBRAÇÃO DE OBJETOS POR PROJEÇÃO ESTROBOSCÓPICA DE LUZ ESTRUTURADA. A presente invenção trata de um arranjo óptico e de um processo para a medição de amplitudes de vibração de um objeto usando incidência estroboscópica de luz estruturada. O sistema consiste de uma fonte de luz laser, um expansor/colimador de feixe, um modulador de luz de amplitude, um interferômetro de Twyman-Green e um sistema de aquisição de imagens composto de uma câmera CCD. A luz laser é expandida e colimada pelo expansor de feixe e incide em um interferômetro, que produz luz estruturada na forma de franjas de interferência retas e paralelas. Estas franjas são projetadas obliquamente sobre o objeto estudado. A luz é pulsada em amplitude de duas formas, por um modulador baseado em um interferômetro de Fabry-Perot, ou alimentando-se o laser na forma de pulsos retangulares. A luz pulsada e avibração do objeto têm frequências diferentes, de forma que as franjas projetadas sobre o objeto oscilam lateralmente com uma frequência de batimento igual à diferença entre a frequência do objeto e a frequência de pulsação. A amplitude de vibração é obtida através do máximo deslocamento lateral sofrido pelo padrão de franjas.
