MEDIDOR DE AMPLITUDES DE VIBRAÇÃO DE OBJETOS POR PROJEÇÃO DE FRANJAS DE INTERFERÊNCIA

Classificação IPC

Resumo técnico

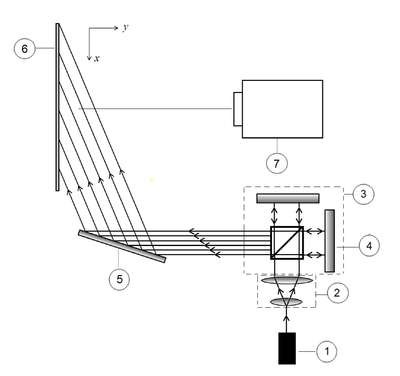

MEDIDOR DE AMPLITUDES DE VIBRAÇÃO DE OBJETOS POR PROJEÇÃO DE FRANJAS DE INTERFERÊNCIA.A presente invenção trata de um arranjo óptico e de um processo destinados à obtençãodo mapeamento quantitativo de amplitudes de vibração de um objeto. O sistema consiste deuma fonte de luz laser, um expansor/colimador de feixe, um interferômetro e um sistema deaquisição de imagens composto de uma câmera CCD. A luz laser é expandida e colimadapelo expansor de feixe e incide em um interferômetro de Twyman-Green, que produzfranjas de interferência retas e paralelas. Estas franjas são projetadas obliquamente sobre oobjeto estudado. Três imagens são coletadas pelo sistema óptico: uma, com o objetocoberto de franjas de interferência, sem vibrar; outra, com o objeto vibrando, e outra, com oobjeto sem vibrar e iluminado por luz espacialmente uniforme, sem franjas. A combinaçãodestas três imagens resulta em uma imagem cujos tons de cinza em cada pixel têm o valor afunção de Bessel de ordem zero. O inverso da função de Bessel é a amplitude de vibraçãomultiplicada por um fator relacionado à montagem óptica, e é obtido por um métodoiterativo, fornecendo o mapeamento de amplitudes de vibração ao longo da superfície doobjeto estudado. Se a amplitude de vibração do objeto é relativamente grande, de modo quea relação entre amplitude de vibração e a função de Bessel não é mais unívoca, o padrão deinterferência é posto a oscilar na mesma frequência e fase do objeto, garantindo que mesmoamplitudes de vibração relativamente grandes sejam medidas.
