MISTURADOR DE GASES ELETROMECÂNICO MICROCONTROLADO

Classificação IPC

Resumo técnico

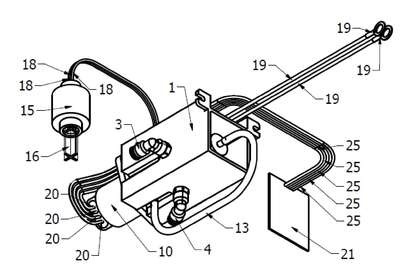

MISTURADOR DE GASES ELETROMECÂNICO MICROCONTROLADO. O misturador de gases da invenção compreende uma válvula proporcional (1) com conexões de entrada (2 e 3) dos gases de composições distintas e conexão de saída (4) dos gases misturados. A mistura dos gases ocorre no rebaixo central (7) da válvula proporcional (1) que sedia o carretel (6), cujo controle ocorre por uma válvula de controle de ar (10) dotada de um servomotor que desloca um pistão (11) de movimentação proporcional do carretel (6). O retorno do carretel (6) ocorre por ação da mola (12) e pelo efeito pneumático de equalização da pressão entre a câmara da mola (14) e a câmara da válvula (5) através da tubulação externa (13). Para o controle da válvula de controle de ar (10) e do fluxo resultante da mistura dos gases pré-selecionados, uma célula galvânica sensor de gás (15) com um gerador de vórtice (16) analisa a composição do fluxo resultante, enviando dados à placa de controle (17)que possui um algoritmo que envia sinais elétricos para o servomotor de comando da válvula de controle de ar (10) determinando a movimentação do pistão (11) no interior da câmara (5). Um painel de controle (21) possui um display (22), um botão de calibração (23) e um botão de função de controle (24), cujos sinais são enviados a placa de controle (17).
