SISTEMA DE INJEÇÃO DE AR PARA DESPALHADOR

Classificação IPC

Resumo técnico

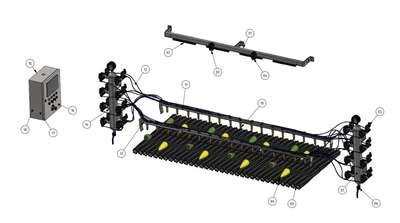

SISTEMA DE INJEÇÃO DE AR PARA DESPALHADORA presente invenção pertence ao setor de indústria de beneficiamento desementes de milho, e se refere, mais especificamente, a um sistema de injeção dear para despalhador de milhos que possibilita o despalhamento por completo dasespigas de forma rápida e segura. Para isso, revela-se um sistema que apresentaduas réguas (11)(13) que portam bicos injetores (10) espalhados em toda suaextensão, montadas em conjunto e paralelamente; os bicos (10) são interligados amangueiras (12) advindas de reservatórios (7)(14) montado nas extremidades; osreservatórios (7)(14) possuem válvulas solenoides (5) e de esferas (6) para controlede vazão de ar e para esvaziar o reservatório em caso de manutenção e remoçãode água da condensação do ar comprimido respectivamente. Posicionado acimados rolos (8) do despalhador, tem-se um suporte para câmeras (1) dotado deluminárias LEDs (2) e ao menos duas câmeras (3)(4), formando o sistema de visão.E ainda, dispõem-se de painel de controle (15) que barca bornes, fusíveis e relés(16), a central de processamento do sistema de visão (17) e controlador lógicoprogramável - CLP (18).
