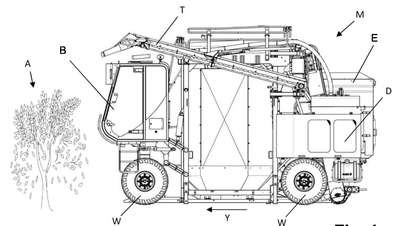

Patente de Invenção SISTEMA DE COLETA DE GRÃOS E/OU FRUTOS APLICADO EM MÁQUINAS COLHEDORAS E COLHEITADEIRA AGRÍCOLA de CNH INDUSTRIAL BRASIL LTDA. — IPC A01D 46/26. Figura publicada pelo INPI na Revista da Propriedade Industrial.
SISTEMA DE COLETA DE GRÃOS E/OU FRUTOS APLICADO EM MÁQUINAS COLHEDORAS E COLHEITADEIRA AGRÍCOLA. A presente invenção refere-se a um novo sistema de coleta de grãos e frutos aplicado em máquinas colhedoras, tais como aquelas destinadas à colheita de café, oliva e uva, sendo formada por aspectos técnicos e construtivos que permitem a movimentação das palhetas do sistema de coleta em ambos os sentidos durante a movimentação da máquina. Mais particularmente, o sistema de coleta é formado por ao menos um conjunto de palhetas (C1, C2) alinhado com as linhas de plantio e que se estende ao longo da extensão das esteiras transportadoras (H), o referido conjunto de palhetas sendo formado por uma pluralidade de palhetas (10), as quais são montadas no suporte (12) de modo pivotante através de um mecanismo de movimentação angular (14) que compreende uma base de sustentação móvel (16) fixada ao suporte (12) por meio de um pino de pivotamento (18) o qual é envolvido por uma mola de torsão (20) cujas hastes (22, 24) são cruzadas sobre um batente central (26) previsto na base de sustentação móvel (16), e as extremidades livres (22a, 24a) dessas hastes (22, 24) são ancoradas na base de sustentação (16).
Histórico de despachos
Publicações na Revista da Propriedade Industrial (RPI).
Publicação do pedido de patente
#3.1
24/05/2022
RPI 2681
Pedido de patente depositado
#2.1
09/02/2021
RPI 2614
Requerimento de pedido de patente
#2.10
Número de Protocolo '870200140829' em 09/11/2020 12:55 (WB)
