FORNALHA CILÍNDRICA

Classificação IPC

Resumo técnico

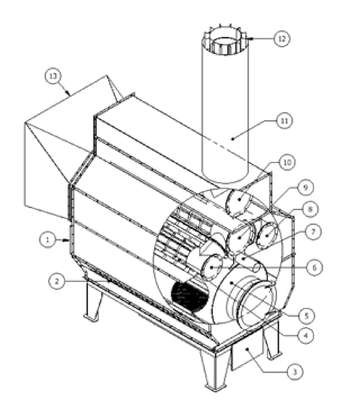

FORNALHA CILÍNDRICA. Utilizada para queima de biomassa, adaptável a qualquer tipo de secador onde a fornalha (F) compreende uma câmara de combustão (5) em formato cilíndrico, com disposição horizontal em seu comprimento, sendo esta construída em material metálico dispondo de. uma porta de alimentação utilizada para a introdução de combustível; a câmara de combustão (5) dispondo também de duas aberturas para exaustão dos gases de combustão, sendo que uma dessas aberturas está conectada junto ao duto de passagem de calor direito (8) e a outra abertura está conectada junto ao duto de passagem de calor esquerdo (6); sendo que o duto de passagem de calor direito (8) e o duto de passagem de calor esquerdo (6) estão interconectados a um duto central de passagem de ar (9), localizado acima dos tubos de passagem (6, 8); em que ao final do referido tubo central de passagem de ar (9) está localizado um duto de retorno (10), também horizontal, unido verticalmente ao duto central de passagem de ar (9), sendo que o referido duto de retorno (10) possui um comprimento que se estende por todo o comprimento a câmara de combustão (5); em que ao final do comprimento do duto de retorno (10) está localizado uma chaminé, sendo que esta se encontra na direção vertical
