MECANISMO ATUADOR PARA CAPUZ DE EXTRATORES DE RESÍDUOS DE MÁQUINA AGRÍCOLAS, CONJUNTO EXTRATOR DE RESÍDUOS PARA MÁQUINAS AGRÍCOLAS E COLHEITADEIRA AGRÍCOLA

Classificação IPC

Resumo técnico

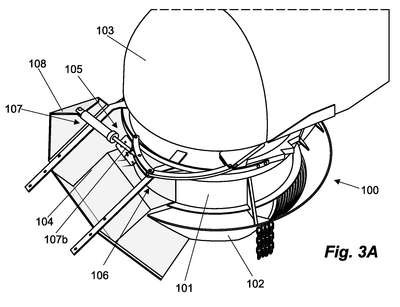

MECANISMO ATUADOR PARA CAPUZ DE EXTRATORES DE RESÍDUOS DE MÁQUINA AGRÍCOLAS, CONJUNTO EXTRATOR DE RESÍDUOS PARA MÁQUINAS AGRÍCOLAS E COLHEITADEIRA AGRÍCOLA. A presente invenção refere-se a um novo mecanismo atuador para o capuz de extratores de resíduos aplicados em máquinas agrícola, particularmente destinadas à colheita de plantas altas e cauleosas, o qual foi projetado e desenvolvido para dispor uma solução prática e funcional, mas principalmente de baixo custo no que se refere à extração dos resíduos durante o processo de colheita dessas máquinas. Mais especificamente, o mecanismo atuador, segundo a presente invenção, compreende um braço articulado (106) associado a um atuador linear (107), em que, o referido braço articulado (106) é composto por um primeiro segmento (106a) e um segundo segmento (106b). As extremidades do primeiro segmento (106a) são pivotadas, de um lado, na estrutura da câmara de limpeza (100) de um conjunto extrator (54, 78) e, do outro lado, junto à uma das extremidades do segundo segmento (106b) que é pivotada no capuz (103) através de sua extremidade oposta; e o referido atuador linear (107) encontra-se ancorado na estrutura de montagem (104) da câmara de limpeza (100) do conjunto extrator (54, 78), de modo que o seu braço móvel (107a) seja fixado junto ao primeiro segmento (106a) do referido braço articulado (106) através de um pivô (108).
