SISTEMA DE FIXAÇÃO DE PISOS E REVESTIMENTOS PARA FACHADAS VENTILADAS E VEDADAS A PARTIR DE COMPONENTE TIPO COLUNA

Classificação IPC

Resumo técnico

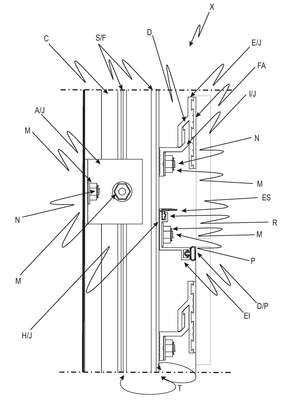

SISTEMA DE FIXAÇÃO DE PISOS E REVESTIMENTOS PARA FACHADAS VENTILADAS E VEDADAS A PARTIR DE COMPONENTE TIPO COLUNA. Sendo sistema de fixação(X), o qual é composto de componente tipo coluna(C), que possui secção específica e três cavidades(T) para posicionamento de parafuso(P) encaixado em unidades de saliência(S), as quais servem de encaixe para fendas(F) de parafusos(P), cujas fendas(F) ficam travadas sem giro, e no pino rosqueável(N) dos parafusos(P) é rosqueado uma porca mecânica(M) para prender os perfis(J), cada qual com sua função especifica, sendo perfil de ancoragem(A) que fixa por uma aba(B), o componente tipo coluna(C), e por outra aba, na parede pela outra aba oposta(O); perfil de suporte(I) por meio de aba diagonal(D) recebe o perfil de encaixe(E) que na sua face frisada(FA) posterior possui colado a parte posterior do revestimento para a fachada; perfil horizontal(H) é posicionado no componente tipo coluna(C), a partir de saliência(S), para fendas(F) de parafusos(P) que permite a escolha de posição no componente tipo coluna(C), de modo que no perfil horizontal(H) possui na extremidade superior(ES) um anteparo contra respingo(R) para vedação e na extremidade inferior(EI), possui um dispositivo de pressão(DP) para vedação por contato entre superfícies para com a parte posterior de peça de revestimento, promovendo distanciamento entre peças de revestimento; de tal forma que a fixação dos perfis(J) no componente tipo coluna(C), ocorre por meio dos canais(CA) que conformam suas faces contendo internamente saliências(S), sobre as quais, acomoda fendas(F) do parafuso(P), o qual é travado, e sobre o pino rosqueável(N) é girado uma porca mecânica(M) prendendo os perfis no componente tipo coluna(C).
