SISTEMA DE ANCORAGEM REGULÁVEL

Classificação IPC

Resumo técnico

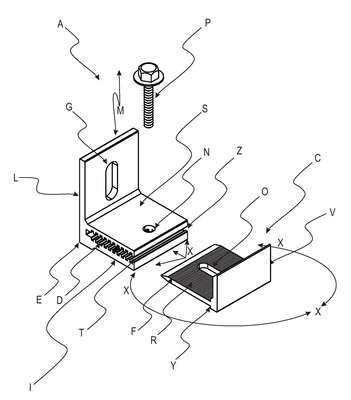

SISTEMA DE ANCORAGEM REGULÁVEL. Visando desenvolver sistema de fixação, pertencente ao setor da construção civil sendo elemento estrutural de fixação em superfície(E) para ancoragem regulável(A) de preparo e instalação, cuja regulagem ocorre por meio de componente regulável de inserção e suporte(C) o qual possui forma estruturada de reforço para resistência a cargas excessivas(Y), a partir de aba com face verticalizada(V) a qual destina se a suportar acessório e placas de revestimentos diversos, e face horizontalizada com ranhura para atrito(R) a qual possui orifício oblongo para ajuste de posicionamento e passagem de fixação(O); de modo que o componente regulável de inserção e suporte(C) pode ser girado e introduzido em qualquer direção e distância por eventual giro(X) para canal de conexão(Z) o qual permite introdução por flexibilidade de abertura(T) e possibilita ajuste do componente regulável de inserção e suporte(C), o qual por meio de sua face horizontalizada com ranhura para atrito(R) é firmada por atrito decorrente de contato dos frisos(F) com relevos do canal denteado(D) do elemento estrutural de fixação em superfície(E) o qual possui em sua aba superior(S) e aba inferior(I) orifícios para transpasse(N) após a introdução do componente regulável de inserção e suporte(C), após alinhamento pelo orifício oblongo para ajuste de passagem de fixação(O) de parafuso com rosca para aperto por porca mecânica(P) em sua outra extremidade; e na face verticalizada posterior(L) do elemento estrutural de fixação em superfície(E) consta orifício oblongo(G) pelo qual é posicionado na superfície e decorrente desta condição de ajuste por alinhamento vertical(M), a consecução da ancoragem regulável(A) de modo a acomodar revestimentos e placas.
