EIXO COMPOSTO COM UM ENCAIXE DE EXTREMIDADE, E, MÉTODO DE MONTAGEM DE UM ENCAIXE DE EXTREMIDADE EM UM EIXO COMPOSTO

Classificação IPC

Prioridades unionistas

Resumo técnico

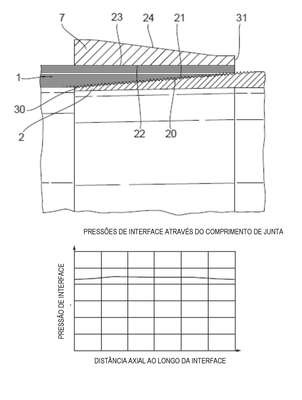

EIXO COMPOSTO COM UM ENCAIXE DE EXTREMIDADE, E, MÉTODO DE MONTAGEM DE UM ENCAIXE DE EXTREMIDADE EM UM EIXO COMPOSTO. Um eixo composto com um encaixe de extremidade e uma estrutura de pré-carga para fornecer uma força de desvio contra o encaixe de extremidade; o encaixe de extremidade tendo uma primeira superfície deinterface afunilada em um ângulo com o eixo geométrico do eixo; o eixo tendo uma segunda superfície de interface engatando a primeira superfície de interface sendo afunilada em um ângulo em relação ao eixo geométrico do eixo e se estendendo de uma primeira extremidade para uma segunda extremidade, o eixo sendo mais espesso na segunda extremidade que naprimeira extremidade; a estrutura de pré-carga tendo uma quarta superfície de interface engatando a terceira superfície de interface do eixo; em que o eixo e/ou a estrutura de pré-carga é moldado de modo que pressão de contato entre as terceira e quarta interfaces aumente da primeira extremidade para a segunda extremidade do eixo. A pressão de contato variável da terceira interface contra a quarta interface compensa a pressão de contato variável entre a primeira interface e a segunda interface de modo que a pressão de contato geral entre o eixo composto e o encaixe de extremidade seja mais uniforme no comprimento axial da junta.
