PALHETAS GUIA DE FLUXO DE CULTURA

Classificação IPC

Prioridades unionistas

Resumo técnico

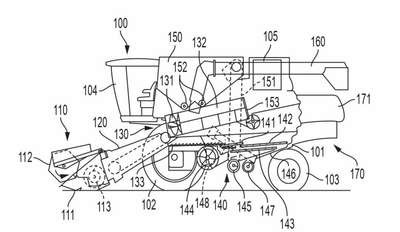

PALHETAS GUIA DE FLUXO DE CULTURA.Trata-se de um sistema de alimentador de cultura de veículo agrícola que apresenta alojamentos que definem uma passagem de cultura, um conjunto de transportador, um rotor, uma placa guia, e uma ou mais palhetas guia que se estendem a partir da placa guia. O conjunto de transportador impulsiona o material de cultura ao longo de uma direção de fluxo de alimentador para o rotor. O rotor apresenta palhetas de entrada que recebe o material de cultura em uma região de recebimento localizada abaixo do eixo geométrico do rotor. As bordas de ataque das palhetas de entrada de rotor se deslocam em direção à região de recebimento em um primeiro lado transversal do eixogeométrico de rotor e para longe da região de recebimento em um segundo lado transversal do eixo geométrico de rotor. A placa guia se encontra de modo adjacente à região de recebimento. A palheta guia se estende na passagem de cultura no primeiro lado do eixo geométrico de rotor, e inclinada em relação à direção de fluxo com sua borda de fuga mais próxima do primeiro eixo geométrico de rotor, na direção transversal, do que a borda de ataque.
