DISPOSIÇÃO CONSTRUTIVA INTRODUZIDA EM MÁQUINA RECOLHEDORA DE FRUTOS E GRÃOS

Classificação IPC

Resumo técnico

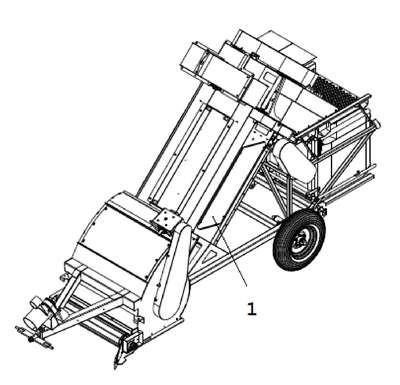

DISPOSIÇÃO CONSTRUTIVA INTRODUZIDA EM MÁQUINA RECOLHEDORA DE FRUTOS E GRÃOS.Cujo conjunto recolhedor (1) passa a ser disposto em ângulo de, pelo menos, 45° em relação à horizontal, e a incorporar helicoide (5), também disposto em ângulo de, pelo menos, 45° em relação à horizontal, inserido em túnel (6) formado por peneiras côncavas, ao longo do qual o material colhido é forçado a seguir, onde os resíduos mais pesados são expulsos por ação da gravidade, sendo que, em face da inclinação do conjunto recolhedor, o material colhido permanece no túnel formado pelas peneiras côncavas por tempo suficiente para que, por ação de fragmentadores (7) dispostos ao longo da hélice do helicoide do conjunto recolhedor, os grãos sejam separados das ramas, e as ramas e galhos fragmentados, sendo que o material de dimensão menor ou igual aos grãos passa pela peneira côncava, sendo conduzido, por transportadores sem-fim (8) dispostos, também em ângulo de, pelo menos, 45° em relação à horizontal, tendo abaixo peneira côncava inferior (9), pela qual a terra e a areia remanescente são expulsas, sendo o material, já totalmente isento deste tipo de impureza, conduzido à peneira vibratória (10), passando por trecho de ação de uma turbina de sucção (11), cujo eixo (12) também está disposto em ângulo de, pelo menos, 45° em relação à horizontal, para sucção perpendicular ao deslocamento do material em processamento, maximizando a retirada de impurezas mais leves, sendo que, sobre a dita peneira vibratória, os grãos são separados dos detritos restantes, que são dispensados pela parte traseira da máquina, podendo os grãos limpos ser recolhidos em bags ou em graneleiro basculante.
