ANEL DE PROTEÇÃO DO ROTOR PARA UMA MÁQUINA DE FIAÇÃO DO ROTOR

Classificação IPC

Prioridades unionistas

Resumo técnico

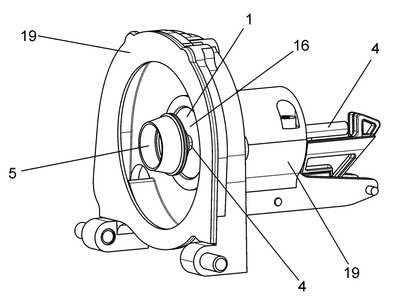

A presente invenção refere-se a um anel de proteção para uma máquina de fiação do rotor, uma caixa de girar para uma máquina de fiação do rotor, como também uma máquina de fiação do rotor. Para propor um dispositivo para proteger um rotor giratório de uma máquina de fiação do rotor, de partículas originadas de uma unidade de rolamento danificada, a fim de evitar a lubrificação de uma unidade de rolamento de uma montagem do rotor, de contaminar um rotor giratório, como também para proteger o material de fibra, ou a fiação suprida para o rotor giratório, e o fio ou a linha produzida pelo rotor giratório, de serem contaminados pelo lubrificante da unidade de rolamento, o anel de proteção compreende uma seção da placa da frente com uma abertura do furo, para o anel de proteção ser disposto em um eixo do rotor giratório da máquina de fiação de rotor, entre um rotor giratório e uma unidade de rolamento, em que o anel de proteção é formado como uma peça separada do rotor giratório, o eixo do rotor giratório e a unidade de rolamento, e em que o anel de proteção é fornecido para proteger o rotor giratório de lubrificação da unidade de rolamento, e/ou de avaria mecânica, devido ao desgaste ou avaria da unidade de rolamento.
