CORREIA DE ACIONAMENTO E UNIDADE DE TRANSMISSÃO PARA DUAS CORREIAS DE ACIONAMENTO DISPOSTAS SEQUENCIALMENTE

Classificação IPC

Prioridades unionistas

Resumo técnico

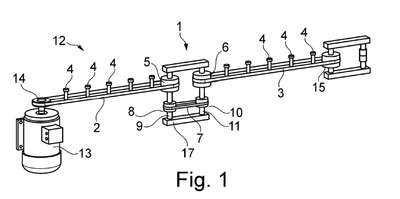

A invenção refere-se a uma unidade de transmissão (1) para duas correias de acionamento dispostas sequencialmente (2, 3) em uma unidade de correia de acionamento (12) de uma máquina para transmitir energia para várias posições, em particular para os cilindros de saída (4) de uma máquina rotativa, além de uma unidade de acionamento de correia para transmitir energia para várias posições, em particular para os cilindros de saída de uma máquina rotativa. Para se propor um acionador de correia que possa ser estendido a qualquer comprimento, o que reduz a transmissão das vibrações ao longo da correia e, dessa forma, reduz o deslizamento das correias longas nos cilindros de saída, além de permitir uma permuta simplificada da correia de acionamento e uma operação mais econômica do acionador de correia, a unidade de transmissão (1) do acionador de correia (12) compreende uma roda de correia de entrada (5) a ser acionada por uma primeira correia de acionamento (2) e uma roda de correia de saída (6) para acionar uma segunda correia de acionamento (3), onde uma correia de transmissão (7), interagindo indiretamente com ambas as rodas de correia (5, 6), é disposta na unidade de transmissão (1), de modo que ambas as rodas de correia (5, 6) virem na mesma direção e possuam uma razão de transmissão de 1:1.
