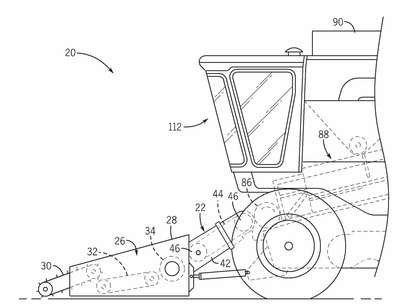

Patente de Invenção CAIXA DE ENGRENAGEM DE ALIMENTADOR, E, COLHEITADEIRA COMBINADA de DEERE & COMPANY — IPC A01D 41/14. Figura publicada pelo INPI na Revista da Propriedade Industrial.
CAIXA DE ENGRENAGEM DE ALIMENTADOR, E,COLHEITADEIRA COMBINADA. As caixas de engrenagem de alimentador são providas para instalação em colheitadeiras combinadas. Em modalidades, a caixa de engrenagem de alimentador inclui um alojamento da caixa de engrenagem, um eixo de saída rotacionável em torno de um eixo geométrico de saída, e uma entrada de acionamento primário. A entrada de acionamento primário é mecanicamente ligada a um propulsor da colheitadeira combinada quando a caixa de engrenagem de alimentador é instalada no mesmo. Uma entrada de acionamento reverso é mecanicamente ligada a um motor reversor da colheitadeira combinada quando a caixa de engrenagem de alimentador é instalada na colheitadeira combinada. A caixa de engrenagem de alimentador adicionalmente inclui um mecanismo seletor dentro do alojamento da caixa de engrenagem e móvel entre uma posição de acionamento primário e uma posição de acionamento reverso, um trem de engrenagem primária que transmite rotação da entrada de acionamento primário para o eixo de saída quando o mecanismo seletor está na posição de acionamento primário, e um acionamento sem-fim do reversor que transmite rotação da entrada de acionamento reverso para o eixo de saída quando o mecanismo seletor está na posição de acionamento reverso.
