DISPOSIÇÃO DE CONTROLE DE ATUADOR, E, DISPOSIÇÃO DE CONTROLE DE SPOILER PARA UMA AERONAVE

Classificação IPC

Prioridades unionistas

Resumo técnico

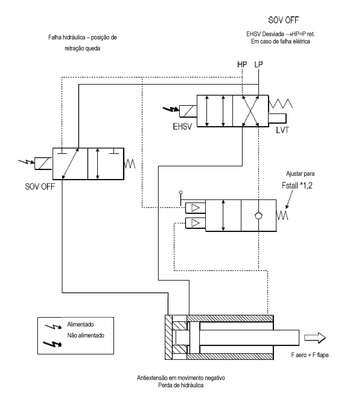

DISPOSIÇÃO DE CONTROLE DE ATUADOR, E, DISPOSIÇÃO DECONTROLE DE SPOILER PARA UMA AERONAVE. Uma disposição de controle de atuador compreendendo: um atuador hidráulico (100) tendo um alojamento (200) e uma haste de pistão (300) móvel axialmente dentro do alojamento entre uma posição neutra, uma posição retraída e uma posição estendida em relação ao alojamento em resposta à aplicação de pressão na haste de pistão; um batente (900) disposto dentro do alojamento para limitar a extensão do movimento da haste de pistão para o alojamento, o batente móvel entre uma posição neutra e uma posição retraída; e uma válvula solenoide (140) disposta entre uma fonte de pressão e o atuador, a válvula solenoide comutável entre um primeiro modo e um segundo modo em resposta a um sinal de controle elétrico, em que, no primeiro modo, a válvula solenoide cria um caminho de fluxo de fluido da fonte de pressão para o atuador, de modo a localizar o batente em sua posição neutra e no segundo modo, a válvula solenoide cria um caminho de fluxo de fluido para liberar a pressão do atuador para permitir que o batente se mova para sua posição retraída. Em caso de falha elétrica, o batente ajustará o atuador para sua posição neutra e, assim, evitará interferência no painel do flape.
