BRAÇO REGULADOR DE CARGA E CONVERSOR DE MOVIMENTO PARA AMORTECEDOR ELETROMAGNÉTICO REGENERATIVO

Classificação IPC

Resumo técnico

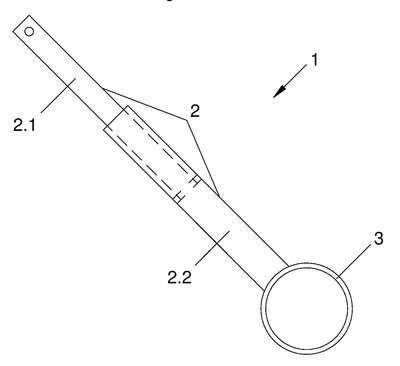

BRAÇO REGULADOR DE CARGA E CONVERSOR DE MOVIMENTO PARA AMORTECEDOR ELETROMAGNÉTICO REGENERATIVO. O presente pedido de privilégio de invenção é voltado ao setor automobilístico e se refere a um braço regulador de carga, o qual, ao ser movimentado, aciona um amortecedor eletromagnético apto a converter o movimento mecânico em elétrico. O braço regulador de carga e conversor de movimento para amortecedor eletromagnético regenerativo (1) é definido por uma haste (2.1) e corpo (2.2) posicionados em ângulo, preferencialmente 45º, formando um braço cilíndrico de dupla função (2), ou seja, capaz de converter o movimento vertical da suspensão em movimento rotacional. Na parte inferior do cilindro existe um rolamento catraca (3), com roda livre no retorno, vinculado a uma caixa multiplicadora de rotações (4) (melhor visualizada nas figuras 3 e 4). O braço regulador de carga não amortece os impactos, apenas converte o movimento linear em rotativo.O amortecimento é realizado pela corrente eletromagnética formada entre a bobina e o estator do alternador (não mostrado), reduzindo as vibrações e amortecendo os impactos.
